فرول گرافیتی SGE تراژان مدل OGFS 16-005 (کد 072635)

ساخت کمپانی تراجن ( اس جی ای ) – Trajan (SGE)
تولید کشور استرالیا
فرول گرافیت – Ferrule
بسته بندی 10 عددی

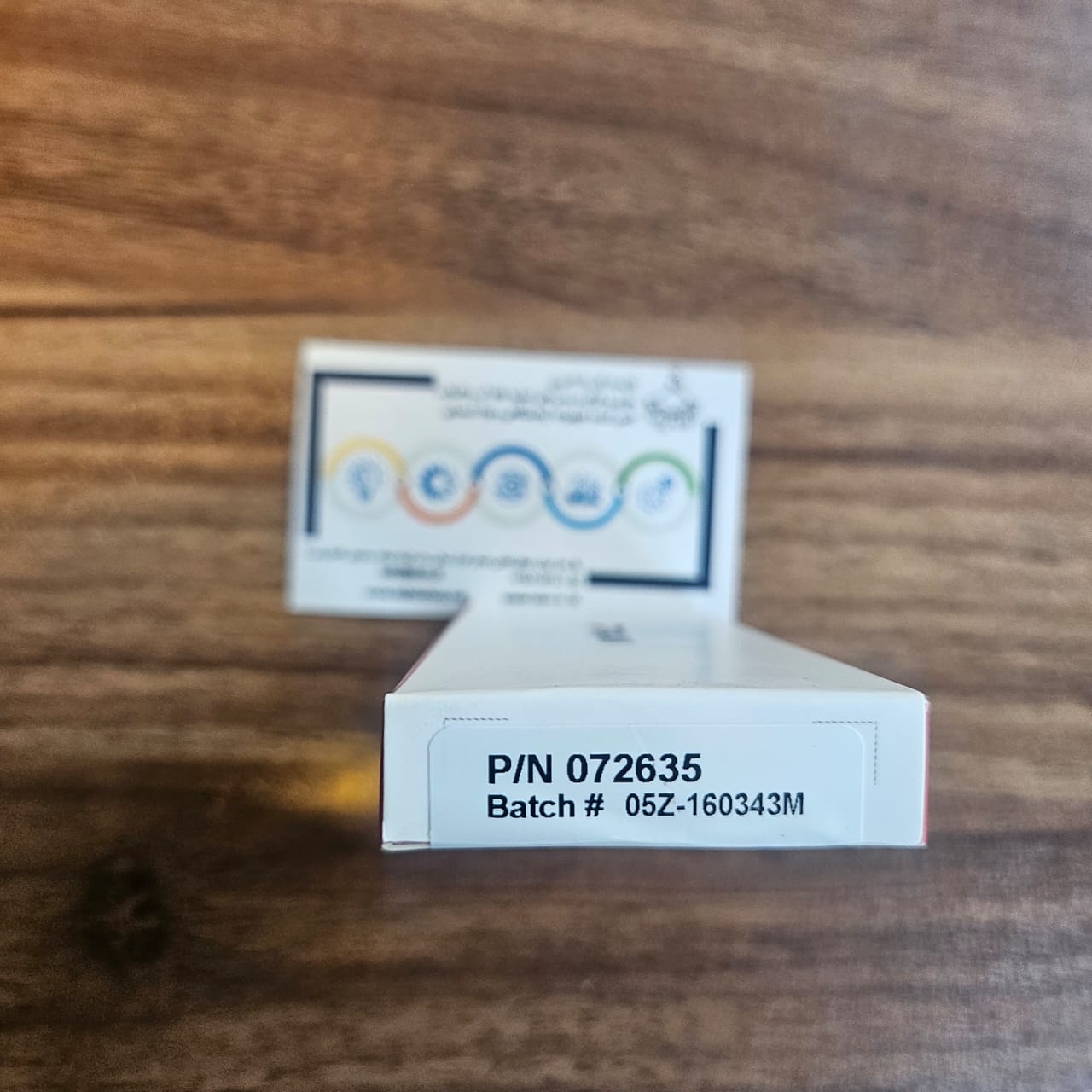

پارت نامبر ( کد قطعه ) : 072635

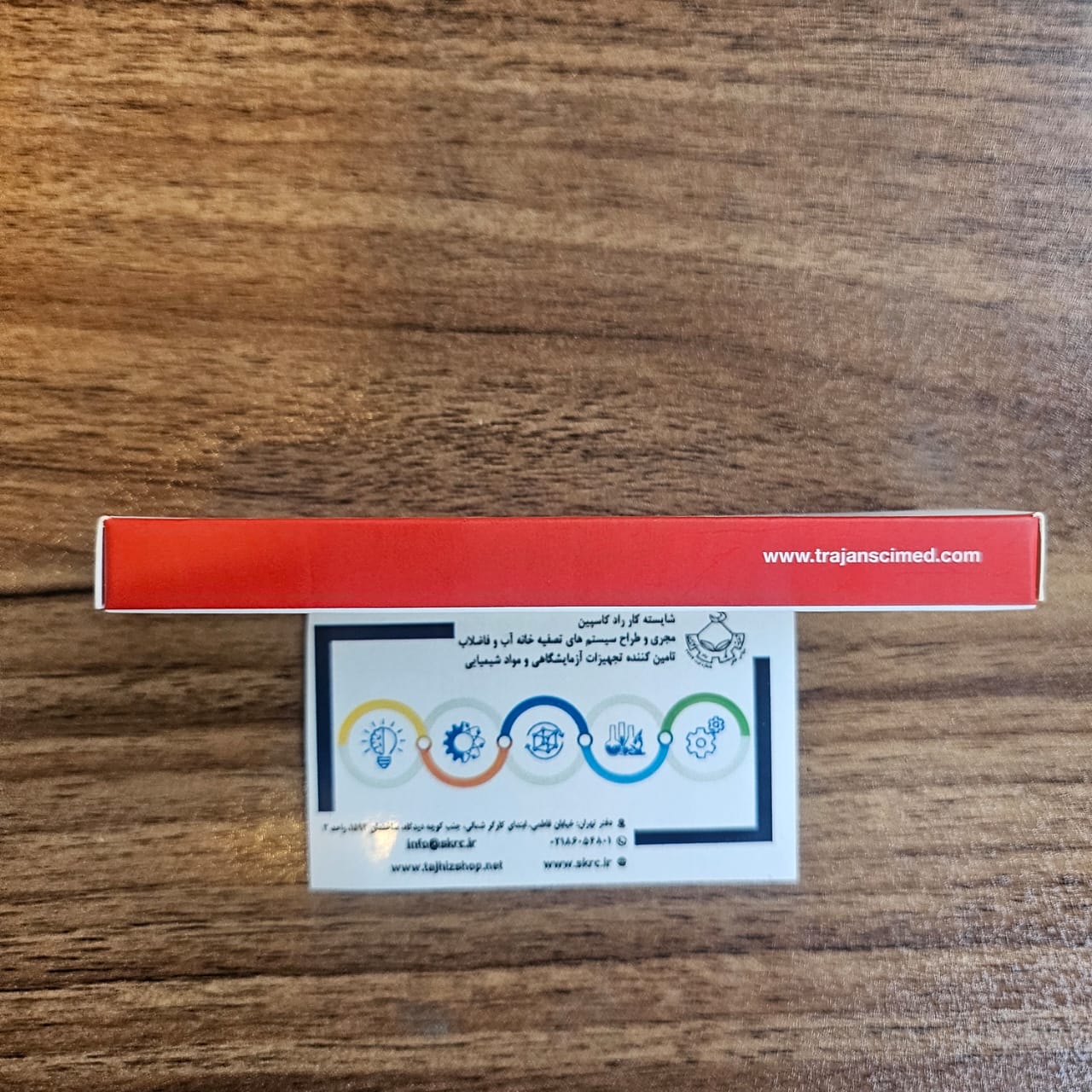

فرول Trajan Sge

در سیستم‌های کروماتوگرافی گازی، نشت گاز یا تغییر حجم مرده حتی در حد میکروسکوپی می‌تواند شکل پیک، دقت کمی و تکرارپذیری را تحت تأثیر قرار دهد. فرول گرافیتی ۱۰۰٪ یکی از قطعاتی است که مستقیماً روی این موضوع اثر می‌گذارد. مدل Trajan SGE OGFS 16-005 با شماره قطعه 072635، فرول کوتاه کاهنده (short reducing) از جنس گرافیت خالص است که برای اتصالات ۱/۱۶ اینچ طراحی شده و سوراخ ۰٫۵ میلی‌متری دارد. این قطعه مخصوص اتصال ستون‌های موئین با قطر داخلی ۰٫۱ تا ۰٫۳۲ میلی‌متر به اینجکتور و دتکتورهای تحت فشار اتمسفری (مانند FID) ساخته شده و برای رابط GC-MS توصیه نمی‌شود.

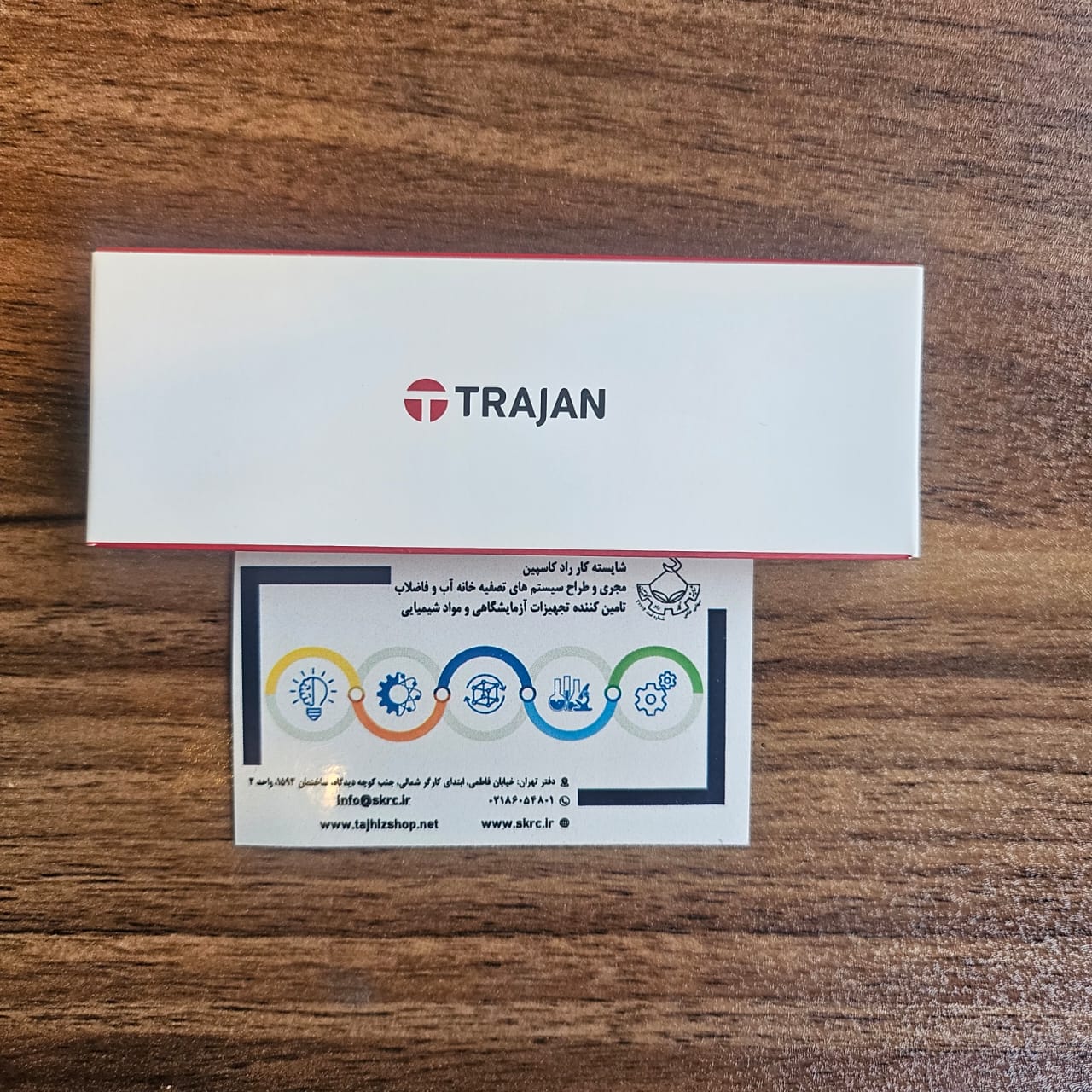

فرول دستگاه کروماتوگرافی

شرکت Trajan Scientific and Medical (استرالیا) با برند SGE سابقه‌ای طولانی در تولید لوازم مصرفی کروماتوگرافی دارد. بسته‌بندی این محصول شامل ۱۰ عدد است و روی جعبه مشخصات OGFS 16-005، Graph Ferrule و Made in Malaysia درج شده است.

مشخصات فنی کلیدی فرول گرافیتی Trajan SGE 072635

این فرول از گرافیت خالص (۱۰۰٪ Graphite) ساخته شده و بدنه‌ای کوتاه دارد تا با مهره‌های استاندارد اینجکتور و دتکتور سازگار باشد. حداکثر دمای کاری آن حدود ۴۵۰ درجه سانتی‌گراد است. گرافیت نرم به راحتی شکل ستون را می‌گیرد و پس از فشرده‌سازی مهر و موم پایدار ایجاد می‌کند. برخلاف برخی کامپوزیت‌ها، این نوع گرافیت معمولاً قابل استفاده مجدد روی ستون‌های مشابه است، به شرطی که بیش از حد فشرده نشود.

این مشخصات با داده‌های توزیع‌کنندگان معتبر بین‌المللی و صفحه رسمی محصول همخوانی دارد و معادل برخی مدل‌های Restek، Supelco و Phenomenex معرفی شده است.

چرا فرول گرافیتی ۱۰۰٪ برای اینجکتور و دتکتور انتخاب می‌شود؟

گرافیت خالص نرم است و با حداقل گشتاور مهر و موم ایجاد می‌کند. این خاصیت باعث می‌شود فشار روی ستون موئین کاهش یابد و خطر شکستگی کمتر شود. همچنین ذرات گرافیت معمولاً کمتر به دیواره ستون می‌چسبند و در صورت نیاز می‌توان فرول را جدا کرد و روی ستون دیگری استفاده کرد. برای کاربردهایی که به اکسیژن حساس نیستند (مثل FID)، این ویژگی‌ها کافی است. در مقابل، برای رابط طیف‌سنج جرمی که نفوذپذیری اکسیژن مشکل‌ساز است، فرول‌های گرافیت/وسپل یا فلزی SilTite ترجیح داده می‌شوند.

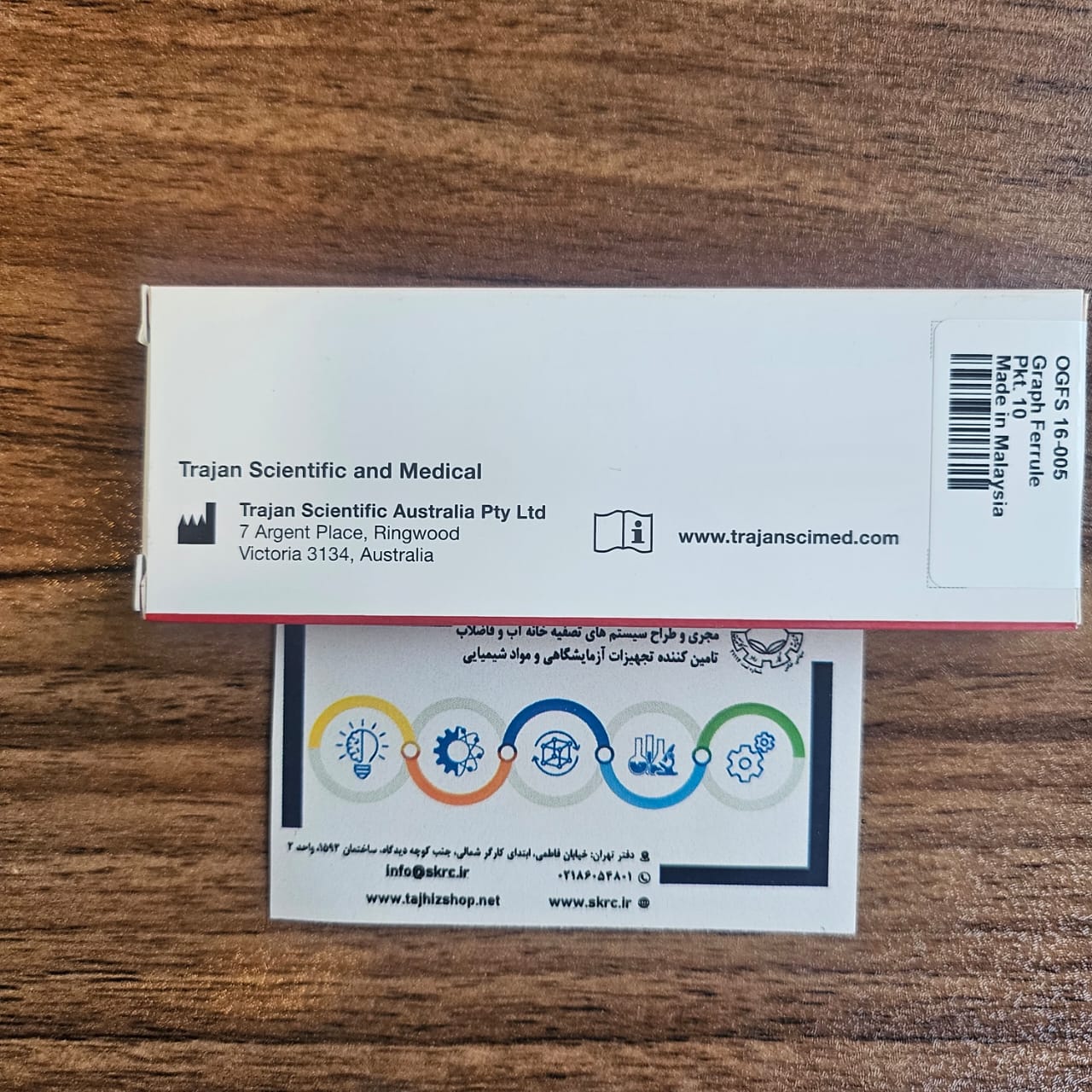

Trajan Sge 10 pcs Graph Ferrule

در عمل، بسیاری از آزمایشگاه‌های کنترل کیفیت و پژوهشی که روزانه با ستون‌های ۰٫۲۵ یا ۰٫۳۲ میلی‌متر کار می‌کنند، این مدل را برای تعویض‌های دوره‌ای اینجکتور و دتکتور نگه می‌دارند. تجربه نشان می‌دهد که پس از چند چرخه دمایی، اگر مهره کمی سفت شود، نشتی به حداقل می‌رسد. البته همیشه پس از تعویض فرول، چند میلی‌متر از انتهای ستون را ببرید تا ذرات احتمالی گرافیت وارد مسیر نشوند.

نحوه انتخاب و نصب صحیح

انتخاب سوراخ ۰٫۵ میلی‌متر برای ستون‌های رایج ۰٫۱ تا ۰٫۳۲ میلی‌متر مناسب است؛ ستون باید به راحتی داخل سوراخ قرار گیرد بدون اینکه لقی بیش از حد داشته باشد. برای ستون‌های ضخیم‌تر مدل‌های با سوراخ بزرگ‌تر وجود دارد. نصب باید با دست و سپس نیم‌دور اضافه انجام شود؛ سفت کردن بیش از حد باعث تغییر شکل دائمی گرافیت و کاهش قابلیت استفاده مجدد می‌شود.

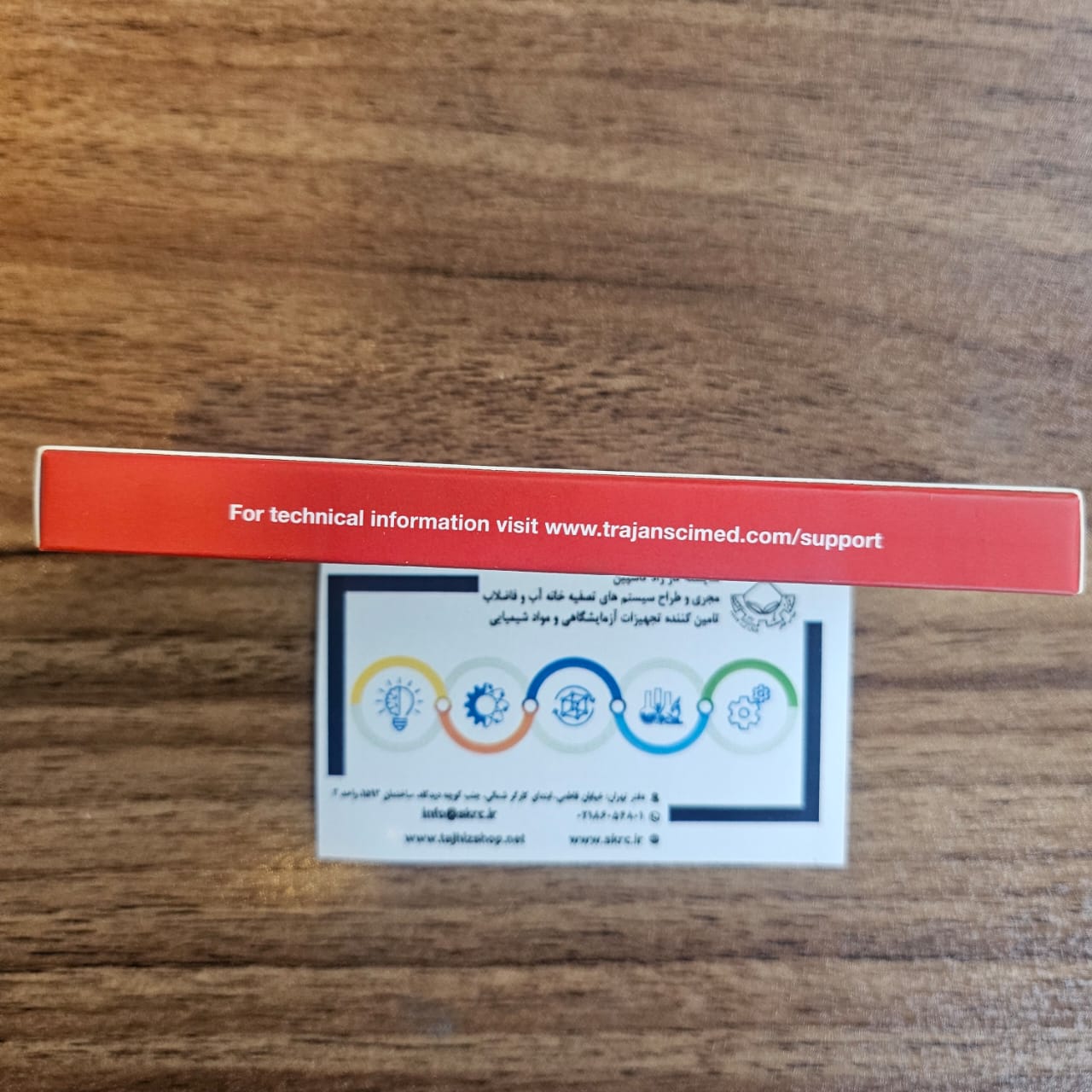

Trajan SGE OGFS 16-005

اگر با سیستم‌های Agilent کار می‌کنید، این فرول با مهره‌های استاندارد اینجکتور و دتکتور سازگاری خوبی دارد. برای درک بهتر نقش فرول در کل سیستم، مطالعه مطلب فرول کروماتوگرافی مفید است. همچنین آشنایی با اصول کلی کروماتوگرافی گازی به انتخاب درست لوازم مصرفی کمک می‌کند. ستون‌های مناسب را هم می‌توانید در بخش ستون کروماتوگرافی تجهیزشاپ بررسی کنید.

مقایسه کوتاه با انواع دیگر فرول

• گرافیت ۱۰۰٪ (مثل 072635): نرم، قابل استفاده مجدد، دمای بالا، مناسب اینجکتور/دتکتور، نفوذپذیر به اکسیژن.
• گرافیت/وسپل ۱۵٪: سخت‌تر، مناسب GC-MS، نیاز به سفت‌کردن مجدد پس از چرخه‌های دمایی.
• فلزی SilTite: بدون نشتی در دماهای متغیر، ایده‌آل برای رابط MS، اما گران‌تر و تخصصی‌تر.

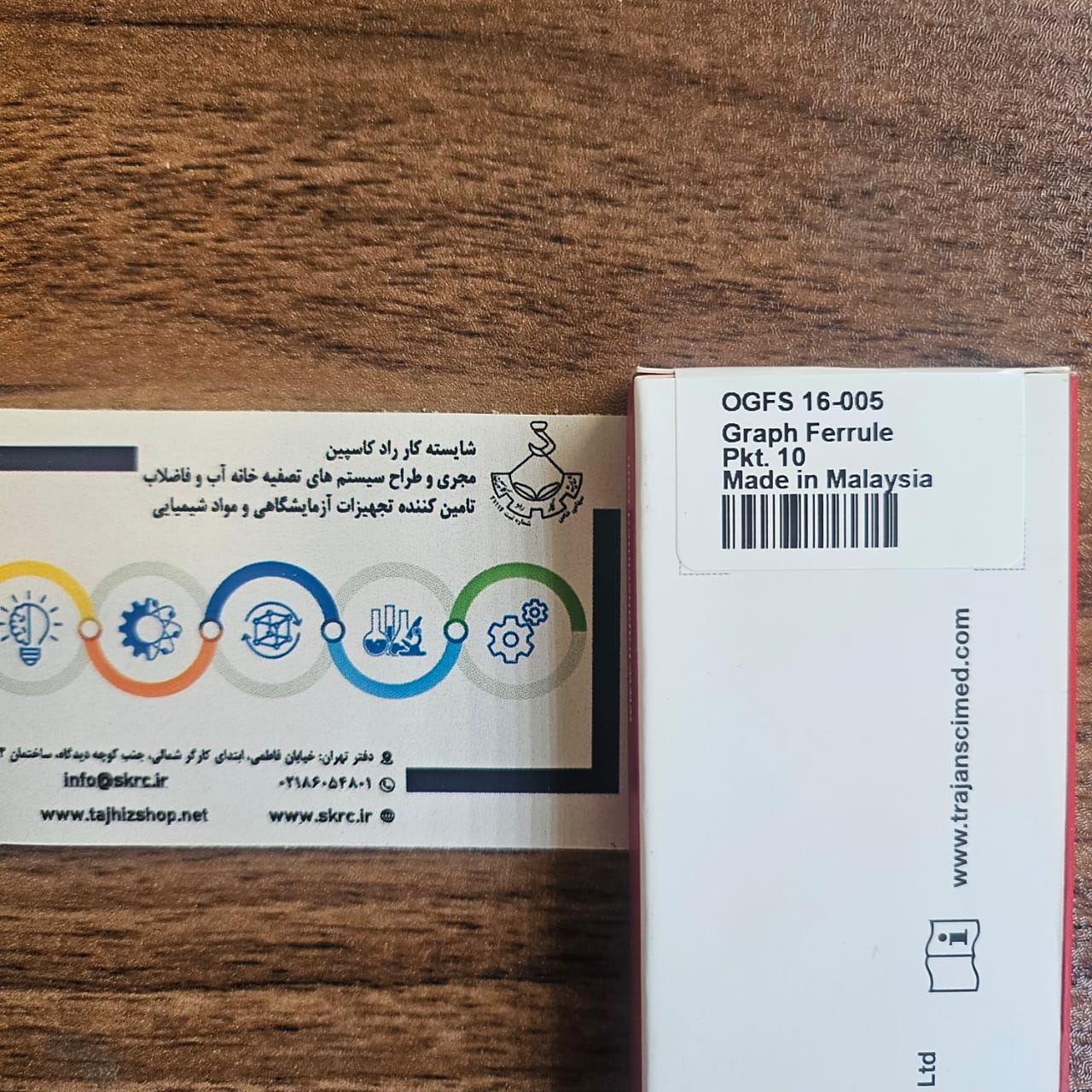

Trajan SGE Graph Ferrule

انتخاب بین این‌ها به نوع دتکتور، حساسیت به اکسیژن و بودجه بستگی دارد. برای کار روزمره با FID و ستون‌های موئین معمولی، مدل گرافیتی 072635 تعادل مناسبی از عملکرد و هزینه ارائه می‌دهد.

نکات عملی برای افزایش عمر و عملکرد

فرول‌ها را در بسته‌بندی اصلی و دور از رطوبت و فشار مکانیکی نگهداری کنید. هنگام نصب از ابزارهای تمیز استفاده کنید تا ذرات خارجی وارد سیستم نشوند. اگر پس از چند بار استفاده، نشتی مشاهده کردید یا شکل فرول تغییر کرد، آن را تعویض کنید. در آزمایشگاه‌هایی که تعداد تزریق بالایی دارند، داشتن چند بسته از این مدل در موجودی، از توقف کار جلوگیری می‌کند.

تجهیزشاپ به عنوان تأمین‌کننده تجهیزات آزمایشگاهی، این قطعه را از مسیرهای معتبر تهیه می‌کند تا اصالت و کیفیت حفظ شود. اطلاعات فنی دقیق‌تر را می‌توانید از منابع رسمی Trajan و مستندات توزیع‌کنندگان بین‌المللی استخراج کنید.

استفاده صحیح از فرول گرافیتی مناسب، یکی از ساده‌ترین راه‌ها برای حفظ پایداری سیستم GC و کاهش مشکلات نشتی است. اگر ستون، اینجکتور یا دتکتور خاصی دارید، مشخصات دقیق آن را با محدوده ۰٫۱–۰٫۳۲ میلی‌متر و فیتینگ ۱/۱۶ اینچ تطبیق دهید تا انتخاب درستی داشته باشید.
