روش های اندازه گیری ویسکوزیته در آزمایشگاه: یک راهنمای جامع

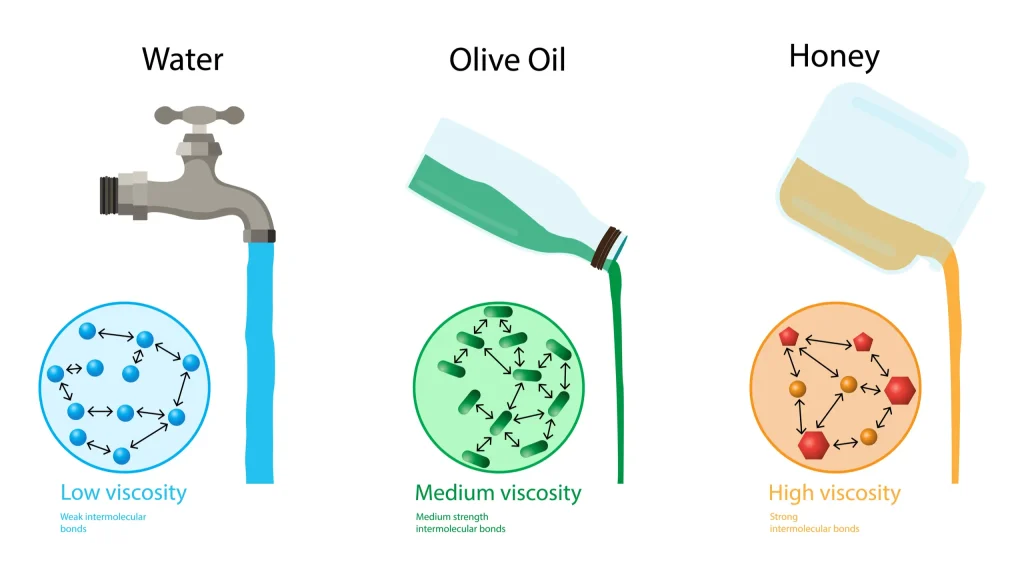

ویسکوزیته یا گرانروی ( viscosity ) ، معیاری از مقاومت یک سیال در برابر جاری شدن است. به عبارت سادهتر، هرچه ویسکوزیته یک سیال بیشتر باشد، آن سیال غلیظتر و کندتر جریان مییابد. اندازه گیری ویسکوزیته در بسیاری از صنایع، از جمله صنایع غذایی، دارویی، نفتی و پتروشیمی، برای کنترل کیفیت و بهینهسازی فرآیندها بسیار اهمیت دارد.
ویسکومتر آزمایشگاهی SelectaLab NDJ8S
چرا اندازه گیری ویسکوزیته مهم است؟
- کنترل کیفیت: ویسکوزیته یکی از ویژگیهای مهم برای اطمینان از کیفیت محصولات است.
- بهینهسازی فرآیند: ویسکوزیته بر روی انتقال حرارت، افت فشار در لولهها و عملکرد پمپها تأثیر میگذارد.
- طراحی تجهیزات: برای طراحی تجهیزات فرآیندی، دانستن ویسکوزیته سیال ضروری است.
- تحقیقات علمی: ویسکوزیته میتواند اطلاعاتی در مورد ساختار و خواص مولکولی سیالات ارائه دهد.
روشهای اندازه گیری ویسکوزیته
روشهای مختلفی برای اندازه گیری ویسکوزیته وجود دارد که انتخاب روش مناسب به نوع سیال، محدوده ویسکوزیته و دقت مورد نظر بستگی دارد. برخی از روشهای رایج عبارتند از:

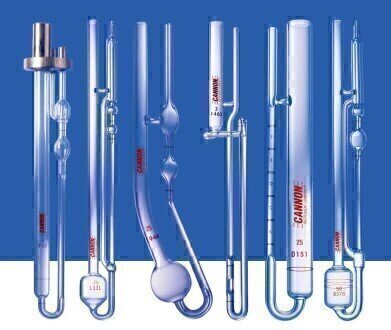

ویسکومترهای موئینه (Capillary Viscometers):
این ویسکومترها بر اساس زمان جریان یافتن یک حجم مشخص از سیال از طریق یک لوله مویین کار میکنند. ویسکومترهای اوستوالد، کانن-فن و اوبلوده از جمله انواع رایج این ویسکومترها هستند.
اندازهگیری ویسکوزیته با ویسکومترهای موئینه
ویسکومترهای موئینه یکی از قدیمیترین و رایجترین ابزارها برای اندازهگیری ویسکوزیته سیالات نیوتنی (سیالاتی که ویسکوزیته آنها با سرعت برشی تغییر نمیکند) هستند. اصل کار این ویسکومترها بر اساس زمان جریان یافتن یک حجم مشخص از سیال از طریق یک لوله مویین با قطر مشخص است.
اجزای اصلی یک ویسکومتر موئینه:
- لوله مویین: یک لوله شیشهای با قطر داخلی بسیار کوچک که سیال از طریق آن جریان مییابد.
- حبابها: دو حباب با حجم مشخص که برای تعیین حجم مشخصی از سیال مورد استفاده قرار میگیرند.
- علامتهای کالیبراسیون: خطوطی روی ویسکومتر که برای اندازهگیری زمان جریان یافتن سیال استفاده میشوند.
ویسکومتر آزمایشگاهی SelectaLab NDJ8S
روش کار:
- پر کردن ویسکومتر: ویسکومتر را تا بالای یکی از حبابها با سیال مورد آزمایش پر کنید.
- ایجاد اختلاف فشار: با ایجاد اختلاف فشار (مثلاً با مکیدن یا دمیدن)، سطح سیال را تا بالای حباب دیگر بالا ببرید.
- اندازهگیری زمان: زمانی که طول میکشد تا سطح سیال از یک علامت کالیبراسیون به علامت کالیبراسیون دیگر برسد را با دقت اندازهگیری کنید.
- محاسبه ویسکوزیته: با استفاده از قانون پوازویل و زمان اندازهگیری شده، ویسکوزیته سیال را محاسبه کنید.
قانون پوازویل:
قانون پوازویل رابطه بین ویسکوزیته، دبی جریان، اختلاف فشار، طول لوله مویین و شعاع آن را بیان میکند. با استفاده از این قانون و دادههای بدست آمده از آزمایش، میتوان ویسکوزیته سیال را محاسبه کرد.
انواع ویسکومترهای موئینه:
- ویسکومتر اوستوالد: رایجترین نوع ویسکومتر موئینه است که دارای دو حباب با حجم مشخص و یک لوله مویین U شکل است.
- ویسکومتر کانن-فنске: مشابه ویسکومتر اوستوالد است اما دارای طراحی دقیقتری برای اندازهگیری حجم است.
- ویسکومتر اوبلوده: برای اندازهگیری ویسکوزیته سیالات با ویسکوزیته بالا استفاده میشود.
مزایای ویسکومترهای موئینه:
- سادگی و قیمت مناسب
- دقت بالا برای سیالات نیوتنی
- کالیبراسیون آسان
محدودیتهای ویسکومترهای موئینه:
- مناسب برای سیالات نیوتنی
- تأثیر دما بر ویسکوزیته
- خطای ناشی از تبخیر سیال

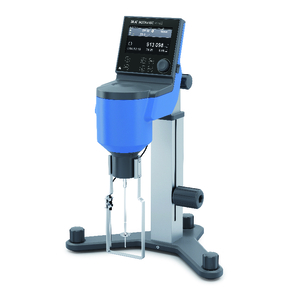

ویسکومترهای چرخشی (Rotational Viscometers):
در این ویسکومترها، یک جسم جامد (مانند یک استوانه یا یک دیسک) در داخل سیال چرخانده میشود و گشتاور لازم برای چرخاندن آن اندازهگیری میشود. ویسکومترهای بروکفیلد از جمله معروفترین انواع این ویسکومترها هستند.
اندازه گیری ویسکوزیته با ویسکومترهای چرخشی
ویسکومترهای چرخشی یکی از پرکاربردترین ابزارها برای اندازهگیری ویسکوزیته سیالات، به ویژه سیالات غیر نیوتنی (سیالاتی که ویسکوزیته آنها با سرعت برشی تغییر میکند) هستند. این دستگاهها به دلیل دقت بالا، قابلیت تنظیم سرعت برشی و امکان اندازهگیری ویسکوزیته در محدوده وسیعی از مقادیر، در صنایع مختلف مورد استفاده قرار میگیرند.
اصل کار ویسکومترهای چرخشی
در ویسکومترهای چرخشی، یک جسم جامد (مانند یک استوانه یا یک دیسک) در داخل سیال قرار گرفته و با سرعت مشخصی چرخانده میشود. سیال به دلیل اصطکاک با جسم جامد، مقاومتی در برابر چرخش ایجاد میکند که به آن گشتاور گفته میشود. با اندازهگیری این گشتاور و دانستن سرعت چرخش و ابعاد هندسی جسم جامد، میتوان ویسکوزیته سیال را محاسبه کرد.
توضیحات کامل آزمون فالینگ نامبر آرد
انواع ویسکومترهای چرخشی
- ویسکومتر بروکفیلد: یکی از معروفترین انواع ویسکومترهای چرخشی است که در آن یک اسپیندل (محور چرخان) با سرعتهای مختلف در داخل سیال فرو رفته و گشتاور ایجاد شده اندازهگیری میشود.
- ویسکومتر کوئته: در این نوع ویسکومتر، سیال بین دو استوانه هممحور قرار گرفته و استوانه داخلی با سرعت مشخصی چرخانده میشود.
- ویسکومتر کاپ و استوانه: در این نوع ویسکومتر، سیال داخل یک کاپ قرار دارد و یک استوانه در داخل آن غوطهور میشود. با چرخاندن استوانه، گشتاور ایجاد شده اندازهگیری میشود.
مزایای ویسکومترهای چرخشی
- اندازهگیری مستقیم ویسکوزیته مطلق: ویسکومترهای چرخشی ویسکوزیته مطلق سیال را اندازهگیری میکنند، بدون نیاز به محاسبات پیچیده.
- قابلیت اندازهگیری طیف وسیعی از ویسکوزیتهها: این دستگاهها قادر به اندازهگیری ویسکوزیته سیالات بسیار رقیق تا بسیار غلیظ هستند.
- تنظیم سرعت برشی: با تغییر سرعت چرخش اسپیندل، میتوان ویسکوزیته سیال را در سرعتهای برشی مختلف اندازهگیری کرد.
- امکان اندازهگیری سیالات غیر نیوتنی: ویسکومترهای چرخشی برای مطالعه رفتار رئولوژیکی سیالات غیر نیوتنی بسیار مناسب هستند.
محدودیتهای ویسکومترهای چرخشی
- تأثیر لبههای اسپیندل: لبههای اسپیندل میتوانند بر روی جریان سیال تأثیر بگذارند و باعث خطا در اندازهگیری شوند.
- تأثیر دمای سیال: ویسکوزیته به دما حساس است، بنابراین کنترل دمای سیال در حین اندازهگیری بسیار مهم است.
- قیمت بالا: برخی از انواع ویسکومترهای چرخشی بسیار گران هستند.
نکات مهم در استفاده از ویسکومترهای چرخشی
- انتخاب اسپیندل مناسب: انتخاب اسپیندل مناسب به ویسکوزیته سیال و حجم نمونه بستگی دارد.
- کنترل دما: دمای سیال باید ثابت نگه داشته شود.
- کالیبراسیون دستگاه: ویسکومتر باید با استفاده از سیالات استاندارد کالیبره شود.
- تکرارپذیری اندازهگیریها: برای اطمینان از دقت نتایج، اندازهگیریها باید چندین بار تکرار شوند.

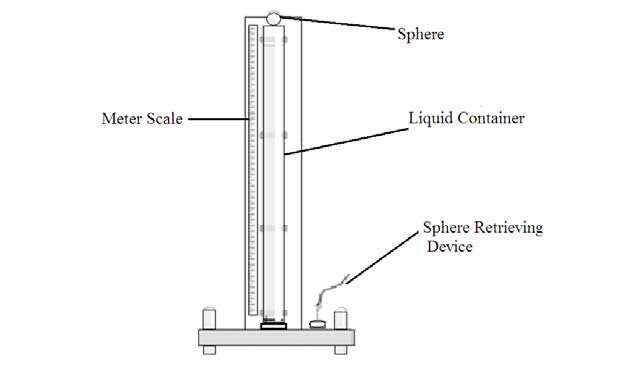

ویسکومترهای سقوطی (Falling Ball Viscometers):
در این ویسکومترها، یک گوی با چگالی مشخص در داخل سیال رها میشود و سرعت سقوط آن اندازهگیری میشود.
تعیین ویسکوزیته با ویسکومترهای سقوطی
ویسکومترهای سقوطی یکی از روشهای ساده و کلاسیک برای اندازهگیری ویسکوزیته سیالات هستند. در این روش، یک جسم کروی شکل (مانند یک گوی فلزی) با چگالی بیشتر از سیال، در داخل یک لوله عمودی پر از سیال رها میشود. به دلیل نیروی گرانش و مقاومت سیال، گوی با سرعت ثابتی سقوط میکند. این سرعت سقوط به ویسکوزیته سیال وابسته است.
تعیین چگالی مایعات و جامدات در آزمایشگاه
اصل کار ویسکومترهای سقوطی
- نیروهای وارد بر گوی: هنگامی که گوی در داخل سیال سقوط میکند، دو نیروی اصلی بر آن وارد میشود: نیروی گرانش و نیروی مقاومت سیال (نیروی شناوری و نیروی اصطکاک).
- سرعت پایانی: با افزایش سرعت سقوط، نیروی مقاومت سیال نیز افزایش مییابد تا جایی که با نیروی گرانش برابر شود. در این حالت، گوی با سرعت ثابتی (سرعت پایانی) سقوط میکند.
- رابطه بین سرعت پایانی و ویسکوزیته: سرعت پایانی گوی به ویسکوزیته سیال، شعاع گوی، چگالی گوی و چگالی سیال وابسته است. با استفاده از قانون استوکس میتوان این رابطه را به صورت ریاضی بیان کرد.
مزایای ویسکومترهای سقوطی
- سادگی و هزینه کم: این ویسکومترها ساختار سادهای دارند و هزینه آنها نسبت به سایر انواع ویسکومترها کمتر است.
- مناسب برای سیالات شفاف: برای سیالات شفاف، میتوان به راحتی مسیر حرکت گوی را مشاهده کرد.
- اندازه گیری مستقیم ویسکوزیته: با استفاده از قانون استوکس میتوان ویسکوزیته را به طور مستقیم از سرعت پایانی گوی محاسبه کرد.
محدودیتهای ویسکومترهای سقوطی
- محدودیت در اندازه گیری ویسکوزیتههای پایین: برای سیالات با ویسکوزیته بسیار پایین، سرعت سقوط گوی بسیار زیاد میشود و اندازهگیری دقیق زمان دشوار خواهد بود.
- تأثیر دما: ویسکوزیته به دما حساس است، بنابراین کنترل دمای سیال در حین اندازهگیری بسیار مهم است.
- تأثیر اندازه و شکل گوی: دقت اندازهگیری به اندازه و شکل دقیق گوی بستگی دارد.
- مناسب برای سیالات نیوتنی: این روش بیشتر برای سیالات نیوتنی مناسب است و برای سیالات غیر نیوتنی ممکن است نتایج دقیق ندهد.
کاربردهای ویسکومترهای سقوطی
- اندازه گیری ویسکوزیته روغنها، سوختها و سایر سیالات نفتی
- اندازه گیری ویسکوزیته رنگها و پوششها
- اندازه گیری ویسکوزیته محلولهای قندی
- اندازه گیری ویسکوزیته پلیمرها
نکات مهم در استفاده از ویسکومترهای سقوطی
- انتخاب گوی مناسب: گوی باید چگالی بیشتری نسبت به سیال داشته باشد و سطح آن صاف و صیقلی باشد.
- کنترل دما: دمای سیال باید ثابت نگه داشته شود.
- اندازه گیری دقیق زمان: زمان سقوط گوی باید با دقت اندازهگیری شود.

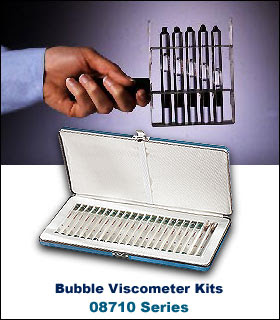

ویسکومترهای حبابی (Bubble Viscometers):
در این ویسکومترها، زمان حرکت یک حباب هوا در داخل یک لوله پر از سیال اندازهگیری میشود.
روش کار ویسکومترهای حبابی
ویسکومترهای حبابی یکی از روشهای ساده و سریع برای اندازهگیری ویسکوزیته سیالات، به ویژه سیالات شفاف با ویسکوزیته کم، هستند. این روش بیشتر برای کنترل کیفی و مقایسه نمونهها در یک آزمایشگاه استفاده میشود.
همزن مکانیکی IKA EuroStar 40 Digital
اصل کار ویسکومترهای حبابی
در ویسکومترهای حبابی، یک حباب هوا در یک لوله مویین عمودی پر از سیال ایجاد میشود. با استفاده از یک منبع فشار (مانند دهان یا یک پمپ کوچک)، حباب هوا را به سمت بالا حرکت میدهیم و زمان لازم برای طی مسافت مشخصی از لوله را اندازه میگیریم. سرعت حرکت حباب به ویسکوزیته سیال بستگی دارد؛ هرچه ویسکوزیته بیشتر باشد، سرعت حرکت حباب کمتر خواهد بود.
مزایای ویسکومترهای حبابی
- سادگی و هزینه کم: ساختار این ویسکومترها بسیار ساده است و هزینه آنها نیز کم میباشد.
- سرعت بالا: اندازهگیری ویسکوزیته با این روش بسیار سریع انجام میشود.
- حجم نمونه کم: برای انجام آزمایش به حجم کمی از نمونه نیاز است.
- مناسب برای سیالات شفاف: برای سیالات شفاف، به راحتی میتوان حرکت حباب را مشاهده کرد.
محدودیتهای ویسکومترهای حبابی
- دقت پایین: دقت این روش نسبت به روشهای دیگر مانند ویسکومترهای چرخشی یا موئینه کمتر است.
- تأثیر دما: ویسکوزیته به دما حساس است، بنابراین کنترل دمای سیال در حین اندازهگیری بسیار مهم است.
- مناسب برای سیالات با ویسکوزیته کم: این روش بیشتر برای سیالات با ویسکوزیته کم مناسب است.
- تأثیر قطر لوله مویین: قطر لوله مویین بر سرعت حرکت حباب و در نتیجه بر نتیجه آزمایش تأثیرگذار است.
کاربردهای ویسکومترهای حبابی
- کنترل کیفیت محصولات نفتی
- اندازه گیری ویسکوزیته رنگها و پوششها
- اندازه گیری ویسکوزیته محلولهای قندی
گزارش کار آزمایشگاه اندازهگیری ویسکوزیته
نام آزمایش: اندازهگیری ویسکوزیته سیال با استفاده از ویسکومتر موئینه (اوستوالد)
۱. مقدمه و هدف آزمایش
ویسکوزیته (گرانروی) معیاری از مقاومت داخلی سیال در برابر جریان است و نقش حیاتی در کنترل کیفیت محصولات صنعتی (نظیر غذا، دارو، نفت) و بهینهسازی فرآیندها دارد. هدف این آزمایش، اندازهگیری ویسکوزیته نمونه سیال (روغن صنعتی) با استفاده از ویسکومتر موئینه اوستوالد و اعتبارسنجی نتایج بر اساس قانون پوازویل است.
۲. تئوری آزمایش
اصول کلی:
- سیال نیوتنی: ویسکوزیته مستقل از سرعت برشی (مانند آب، روغنهای ساده).
- قانون پوازویل: رابطه بین ویسکوزیته (η)، زمان جریان (t)، اختلاف فشار (ΔP)، و ابعاد لوله مویین:η=πΔPr4t8VLη=8VLπΔPr4tکه در آن:
- rr: شعاع لوله مویین
- VV: حجم سیال
- LL: طول لوله مویین
- در ویسکومتر اوستوالد، با ثابت بودن ΔPΔP، rr، VV و LL، ویسکوزیته مستقیماً با زمان جریان (t) متناسب است:η=K⋅tη=K⋅t(K: ثابت ویسکومتر که با کالیبراسیون تعیین میشود).
۳. مواد و تجهیزات مورد استفاده
| تجهیزات | مشخصات |
|---|---|
| ویسکومتر موئینه اوستوالد | لوله شیشهای U شکل با دو حباب حجمی، قطر مویین: ۰.۸ میلیمتر |
| کرونومتر | دقت ۰.۰۱ ثانیه |
| حمام آب ترموستاتی | دمای ثابت ۲۵°C (±۰.۱°C) |
| نمونه سیال | روغن صنعتی (حجم: ۱۵ میلیلیتر) |
| محلول کالیبراسیون | آب مقطر (ویسکوزیته استاندارد: ۰.۸۹ cP در ۲۵°C) |
۴. روش کار
۱. کالیبراسیون ویسکومتر:
- ویسکومتر را با آب مقطر پر کرده و در حمام آب ۲۵°C قرار دادیم.
- زمان جریان بین دو علامت کالیبراسیون (حباب بالا به پایین) اندازهگیری شد: tآب=۱۲0±0.5tآب=۱۲0±0.5 ثانیه.
- ثابت K محاسبه شد:K=ηآبtآب=0.89120=0.00742 cP/ثانیهK=tآبηآب=1200.89=0.00742 cP/ثانیه
۲. اندازهگیری نمونه روغن:
- ویسکومتر تخلیه و با روغن صنعتی شستوشو داده شد.
- روغن تا بالای حباب بالایی پر شد.
- با ایجاد خلاء جزئی، زمان جریان بین دو علامت ثبت گردید (میانگین ۳ بار اندازهگیری):tروغن=۲۸۰±۲ ثانیهtروغن=۲۸۰±۲ ثانیه
۵. نتایج و محاسبات
- ویسکوزیته دینامیکی روغن:ηروغن=K⋅tروغن=0.00742×280=2.08 cPηروغن=K⋅tروغن=0.00742×280=2.08 cP
- ویسکوزیته سینماتیکی (با چگالی روغن ρ=0.85 g/cm3ρ=0.85 g/cm3):ν=ηρ=2.080.85=2.45 cStν=ρη=0.852.08=2.45 cSt
۶. بحث و تحلیل خطاها
الف) نتایج:
- ویسکوزیته روغن در ۲۵°C برابر ۲.۰۸ سانتیپویز است که در محدوده استاندارد روغنهای صنعتی سبک (۱.۵–۳ cP) قرار دارد.
ب) منابع خطا:
۱. تأثیر دما: تغییرات جزئی دمای حمام (±۰.۵°C) میتواند تا ۵% خطا ایجاد کند.
۲. حباب هوا: وجود حباب در لوله مویین زمان جریان را کاهش میدهد.
۳. تمیزی لوله: باقیمانده قبلی سیال بر دقت تأثیرگذار است.
۴. خطای انسانی: تأخیر در شروع/توقف کرونومتر (±۰.۵ ثانیه خطا).
ج) مقایسه روشها:
- موئینه: ایدهآل برای سیالات نیوتنی و کمهزینه، اما برای سیالات غیرنیوتنی (مانند پلیمرها) نامناسب است.
- چرخشی: مناسب برای سیالات غیرنیوتنی (مثل رنگ)، اما نیاز به کالیبراسیون پیچیدهتر و هزینه بالاتر دارد.
۷. نتیجهگیری
- ویسکوزیته روغن صنعتی با روش موئینه اوستوالد در دمای ۲۵°C، ۲.۰۸ cP اندازهگیری شد.
- دقت نتایج به کنترل دما، تمیزی دستگاه و مهارت اپراتور وابسته است.
- این روش برای کنترل کیفیت روزانه در صنایع نفتی و شیمیایی توصیه میشود، اما برای سیالات با رفتار غیرنیوتنی باید از ویسکومتر چرخشی استفاده گردد.
